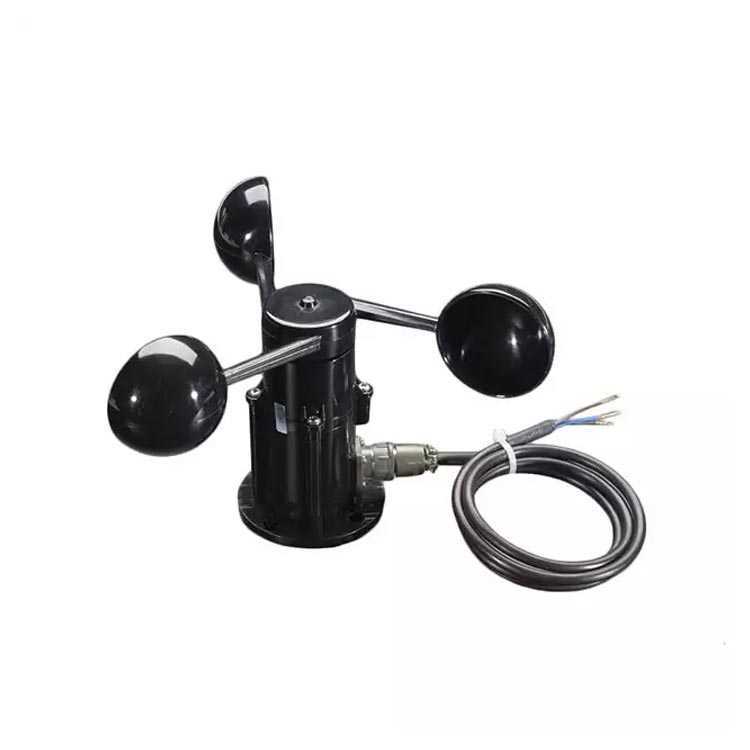

Analog Voltaj Çikisli Anemometre Rüzgar Hiz Sensörü

Analog Voltaj Çikisli Anemometre Rüzgar Hiz Sensörü

Anemometre rüzgar hizini ölçmek için kullanilan bir cihazdir. Meteoroloji istasyonlarinda yaygin olarak kullanilir. Bu iyi yapilmis anemometre disariya monte edilip kolayca rüzgar hizi ölçümü yapabilmek için tasarlanmistir.

Kullanimi: siyah renkli kabloyu güç ve sinyal girisinin toprak baglantisi için kullanin. Kahverengi kablo 7-24V DC besleme girisidir (9V pili basariyla denedik) analog voltaj çikisi mavi kablodan okunur. Çikis voltaji 0.4V (0 m/s wind) 2.0V (32.4m/s rüzgar hizi) araliginda olacaktir. Hepsi bu kadar! Sensör dayaniklidir ve montaji kolaydir. Bir kaç kere döndürünce kablo yerinden çikarilabilir ve hava sartlarina dayanikli bir konnektöre sahiptir.

Not:

Bu anemometre IP sinifi degildir, bu nedenle ek conta veya koruma olmadan su girisine dayanacak sekilde tasarlanmamistir.

Analog Voltaj Çikisli Anemometre Rüzgar Hiz Sensörü Özellikleri

Yükseklik (tabandan merkeze): 105mm / 4.1'
Merkezden kanada mesafe: 102mm / 4'
Kol uzunlugu: 70mm / 2.8'
• Agirlik: 111.8g

• Kablo uzunlugu: 99cm / 39'

• Fis uzunlugu: 30mm / 1.2'

• Çap (kalinlik): 4.8mm / 0.2'

• Çikis: 0.4V to 2V

• Test Araligi: 0.5m/s to 50m/s

• Ölçülebilen minimum rüzgar hizi: 0.2 m/s

• Çözünürlük: 0.1m/s

• Dogruluk: En kötü durumda 1 metre/sn

• Max Rüzgar Hizi: 70m/s

• Konnectör detaylari: Pin 1 - Güç (kahverengi kablo), Pin 2 - Sase (siyah kablo), Pin 3 - Sinyal (mavi kablo), Pin 4 bosta
