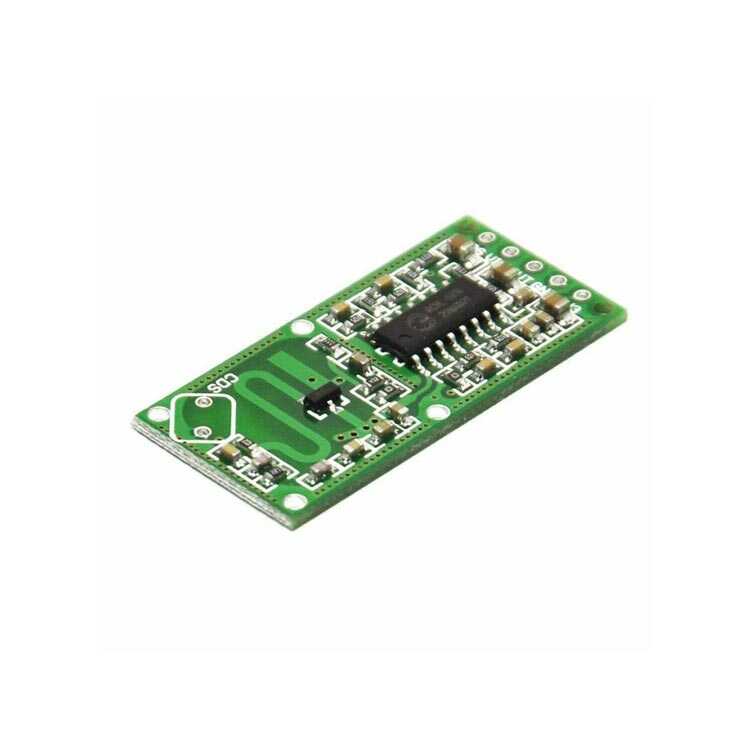

RCWL-0516 Mikrodalga Radar Modül

• Çalışma Gerilimi: 4-28V
• Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
• Çalışma Frekansı: ~3.2GHz
• Algılama Mesafesi: 5-9m
• İletim Gücü: 20mW (tipik); 30mW (maks.)
• Sensör Çıkış Gerilimi: 3.2-3.4V
• Sensör Çıkışının Kapasite Akımı: 100mA
• Tetikleme Yolu: Tekrarlayan Tetikleme
• Çıkış Sinyal Low Seviyesi: 0V
• Çıkış Sinyal High Seviyesi: 3.3V
• Çalışma Sıcaklığı: -20 ~80C

Ayar Bölümü:

• C-TM:  Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:

                 C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768

• R-GN: Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m dir.

• R-CDS: Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz

Pin Çıkışları:

• 3V3: Referans için 3.3V regülatör çıkışı
• GND: Toprak(-)
• Out: Sinyal Çıkışı(Haraket Agıladığında HIGH(3.3V), boşta LOW(0V)
• Vin: Giriş Gerilim, 4-28V
• CDS: Kontrol çipini etkinleştirir, 0.7V dan düşük seviyelerde OUT her zaman düşük seviyede olur

Not:

• İndüksiyon tarafının hemen önündeki herhangi bir metal yerleştirilmemelidir
• Ön / arka taraf 1 cm'den fazla boşluk bırakmalıdır
