PT100 RTD Sıcaklık Sensörü Amplifikatörü Max31865

PT100 RTD Sıcaklık Sensörü Amplifikatörü Max31865

PT100 RTD Sıcaklık Sensörü Amplifikatörü Max31865, PT100 RTD'nizin hassasiyetini ve doğruluğunu elde etmek için, düşük direnci okumak için tasarlanmış bir amplifikatör kullanmanız gerekir. Daha da iyisi, bağlanan kabloların direncini otomatik olarak ayarlayabilen ve telafi edebilen bir amplifikatörü bulun. Harika bir RTD sensörü arıyorsanız, bugün şanslı gününüzdür, çünkü herhangi 2, 3 veya 4 kablolu PT100 RTD ile kullanmak için MAX31865 breakout özelliğine sahip güzel bir Adafruit PT100 RTD Sensör Yükselticisine sahibiz!

Çeşitli MAXIM termokupl yükselticilerini taşıdık ve harika olduklarını düşünüyoruz, ancak termokuplların okumaları olabildiğince iyi olması gerektiğinde en iyi doğruluk veya hassaslığa sahip değiller. MAX31865 tüm RTD ihtiyaçlarınızı karşılar ve hatta 3 veya 4 telli RTD'yi daha iyi doğruluk için telafi edebilir. Herhangi bir mikrodenetleyici ile SPI üzerinden bağlayın ve dahili ADC'den direnç oranını okuyun. Breakout Kopuşta referans direnç olarak 430Ω% 0.1 direnç koyduk. Sıcaklığı, sizin için olan direnci temel alarak hesaplayacak bazı örnek kodumuz var.

Hatta herhangi bir Arduino veya mikroişlemci ile birlikte kullanabilmeniz için, 3.3V regülatör ve seviye değiştirmeli breakout 5V'yi bile uyumlu hale getirdik.

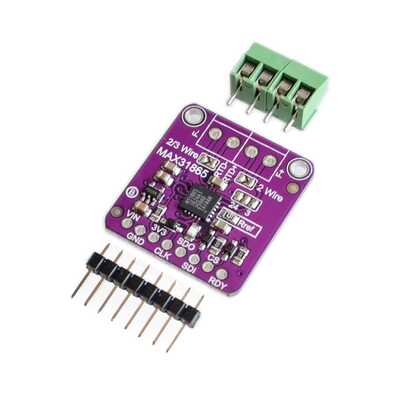

Her sipariş, birleştirilmiş RTD yükseltici breakout kartı ile birlikte gelir. Ayrıca iki adet 2 kutuplu terminal blokları (RTD sensörüne bağlantı için) ve pin başlığı (herhangi bir ekmek tahtasına veya kartonun içine takmak için) bulunur. Gerekli PT100 RTD dahil değildir! (Ama onları mağazada stoklarız). Başlıkların ve klemenslerin lekelenme yüzeyine lehimlenmesi için bazı lehimleme gereklidir, ancak lehimleme aletleri için kolay bir iştir.

PT100 RTD Sıcaklık Sensörü Amplifikatörü Max31865 Teknik Özellikleri
