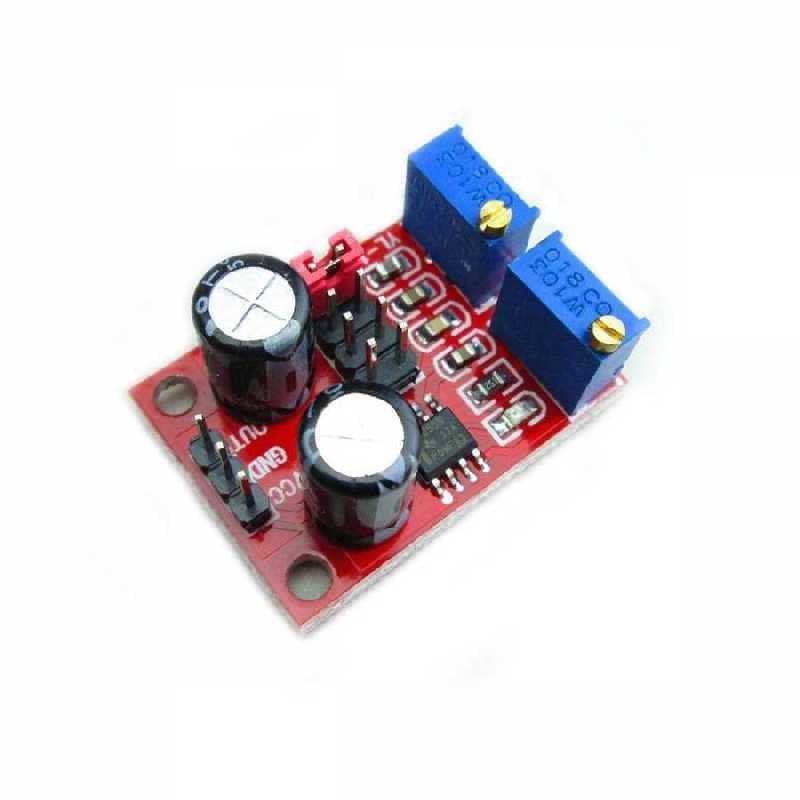

NE555 Kare Dalga Sinyal Jeneratör Modülü

Kare Dalga Jeneratörü

NE555 Sinyal Jeneratörü kare dalga üreten bir modüldür. Sinyal çikislari yazilim sayesinde programlanabilirdir, böylece kolayca ayarlanabilir. Bu modülü Arduino ve Raspberry Pi gibi gelistirme kartlari ile kolayca kullanabilirsiniz.

SD Datalogger Teknik Özellikleri

• Bir kare dalga sinyal jeneratörü olarak, deneysel gelisim için kullanilan bir kare dalga sinyali üretir.
• Bir kare dalga tetik sinyali üretmek ve kademeli bir motoru çalistirmak için kullanilir.
• MCU için ayarlanabilir puls üretilebilir ve kristal görevi görebilir.
• Kontrol devresine bagli ayarlanabilen darbe üretebilir
• Boyut: 31mm x 22mm
• Ana Entegre: NE555
• Giris Voltaji: 5V-15V DC
• Güç kaynagi 5V oldugunda çikis akimi yaklasik 15mA olabilir; 12V güç kaynagi oldugunda çikis akimi 35mA civarinda olabilir
• Giris akimi:> = 100mA
• Çikis genligi: 4.2V V-PP'den 11.4V V-PP'ye. (Farkli giris voltaji, çikis genligi farkli olacaktir)
• Maksimum çikis akimi:> = 15MA (5V güç kaynagi, V-PP% 50'den büyük),> = 35MA (12V güç kaynagi, V-PP% 50'den büyük)
• LED endikasyonlu çikti (düsük seviye, LED açik, yüksek seviye, LED kapali, düsük frekans, LED yanip söner)
• Çikis frekans araligi seçilebilir:
  • LF dosyasi: 1Hz ~ 50Hz
