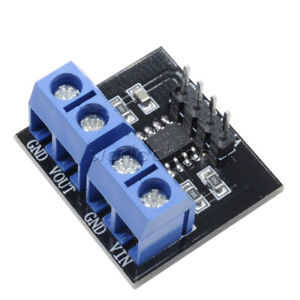

Max471 Voltaj ve Akım Sensör Modülü

Max471 Voltaj ve Akım Sensör Modülü

Max471 Voltaj ve Akım Sensör Modülü, ürünü akımı ve voltajı test etmek için kullanılır.Dirençli gerilim bölücü tasarım prensibine dayanan voltaj testi prensibi, kırmızı terminal konnektör giriş voltajını 5 kat daha küçük hale getirebilir. 5V'a kadar Arduino analog giriş gerilimleri için, voltaj algılama modülü giriş voltajı 5Vx5 = 25V'den büyük değildir (3.3V sistemleri kullanılıyorsa, giriş voltajı 3.3Vx5 = 16.5V'den büyük değildir). Arduino AVR çipleri 10 bit AD'ye sahip olduğundan, bu modül 0,00489V (5V / 1023) çözünürlüğünü simüle eder, bu nedenle giriş voltajı algılama modülünün minimum voltajı 0.00489Vx5 = 0.02445V'dir. Kart üzerindeki Max471 entegresi yükün tüketilen akımını test etmek için kullanılır.

Max471 Voltaj ve Akım Sensör Modülü Teknik Özellikleri
