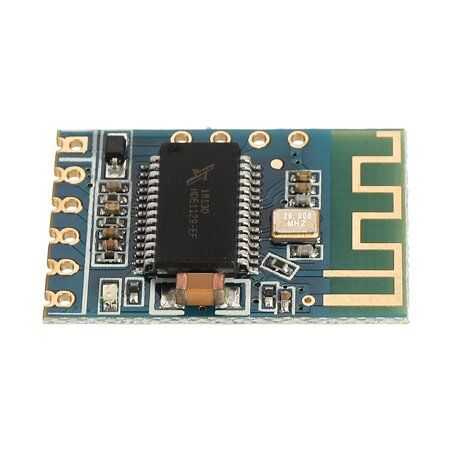

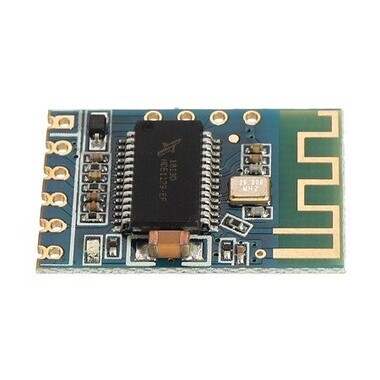

JDY-62 Bluetooth Amfi Modül

JDY-62 Bluetooth Amfi Modül (Arduino Uyumlu)

JDY-62 Bluetooth Amfi Modülü, 4.2 V ile 5 V araliginda çalisir. Bu ürünün baglanti bilgileri söyledir:

VCC: Voltaj araligi 4.2 V ila 5 V (5 V güç kaynagini geçemez.)
GND: Toprak
L: Sol kanal çikisi
R: Sag kanal çikisi
Sessiz: Sessiz oldugunda yüksek seviye, normalde düsük seviye
KC: Bos Pin

Bluetooth ses modülü çok yüksek güç gerektirir. Aksi takdirde ses kalitesi düser. LC filtre devresi, özellikle anahtarlama güç kaynagi ise güç kaynagi saglanmalidir.

Modül boyutu:
PCB: 25*15.5*2.4 MM
Pin pitch: 2.54 MM

JDY-62 Bluetooth Amfi Modül Kullanimi:

• Güç hatti, LC filtre devresi ile birlestirilmelidir.
• Modül varsayilan olarak 5 V tarafindan desteklenir. JDY-62 modülündeki diyotu 0805 veya dirençle degistirebilir veya kisa devre için bir tel kullanabilirsiniz. Böylece bir lityum pil kullanabilirsiniz.
• Bluetooth modülünün anteni altinda bakir yönlendirmeyin veya kapatmayin. Antenin etrafinda metal koruyucu olmamalidir.
• Genellikle güç kaynagi arayüzü girisiminden kaynaklanan, güç amplifikatörü kablolamanin çok uzun olmamasi gerekir. Bluetooth baglanti noktasinin ve güç portunun ayrilmasi önerilir.
