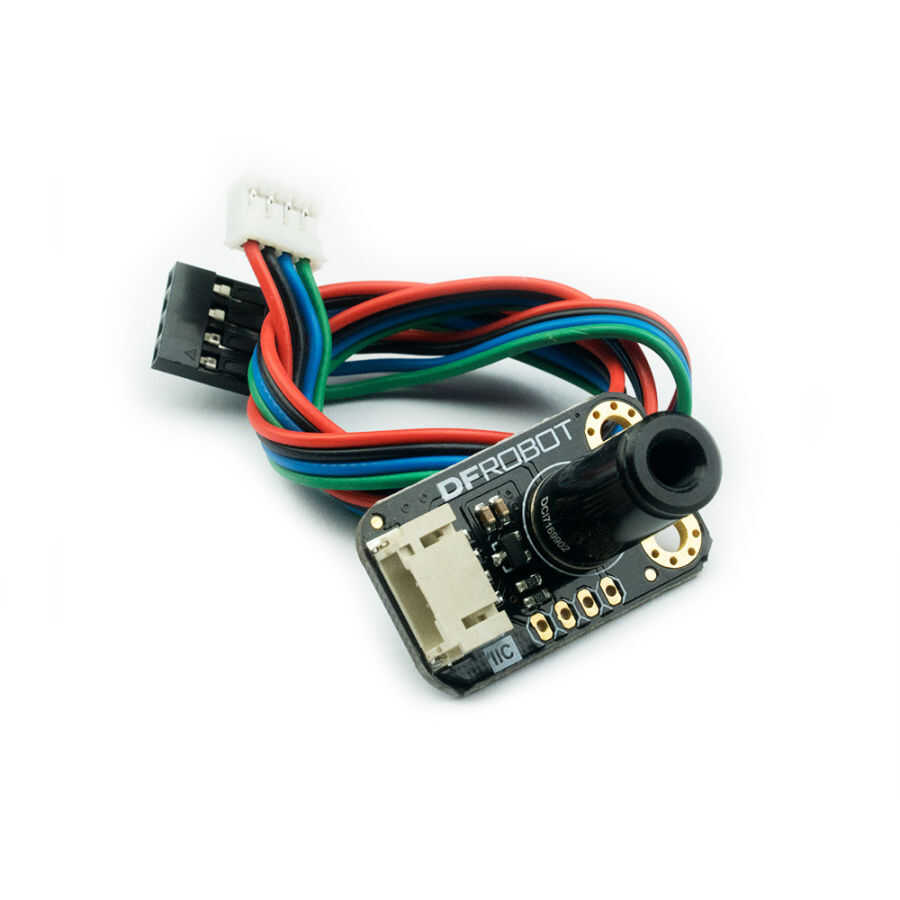

I2C Temassiz IR Sicaklik Sensörü - MLX90614-DCI - Gravity

Temassiz IR Sicaklik Sensörü - I2C

Kizilötesi Sicaklik Sensörü ile nesnelere dokunmadan kizilötesi sinyaller ile sicakligi uzaktan ölçebilirsiniz. Kart üzerinde MLX90614 ölçüm modülü bulunmaktadir. IR sicaklik probu bir optik sistem, fotoelektrik dedektör, amplifikatör, sinyal isleme ve çikis modülünden olusur. Optik sistem, kizilötesi radyasyonu görüs alaninda toplar ve kizilötesi radyasyon enerjisi, fotoelektrik dedektör üzerinde birlestiginde ilgili elektrik sinyallerine dönüstürülür. Amplifikatör ve sinyal isleme devresi tarafindan islendikten sonra, sinyal bir sicaklik degerine dönüstürülür.

MLX90614 kendi kendini kalibre eder ve sinyal isleme çipine entegre edilmis düsük gürültülü bir amplifikatöre sahiptir. Çipin kendisi 17 bitlik bir ADC ve DSP cihazidir, dogru ve güvenilir sonuçlar verir. MLX90614-DCI, küçük görüs alani nedeniyle (FOV = 5 °), tespit mesafesinin daha uzun olabilecegi endüstriyel uygulamalar için daha uygundur.

IR Sicaklik Sensörü Teknik Özellikleri

• Model: MLX90614-DCI
• Çalisma Gerilimi: 3,3V - 5V
• Çalisma Akimi: 1.2mA
• Sicaklik: -70.01 °C ila + 270 °C, (0.01 °C çözünürlük)
• Arayüz Türü: I2C
• Arayüz Hatti Dizisi: VCC, GND, SCL, SDA
• FOV: 5 °
• Boyutlar: 31,5 * 18 mm / 1,24 x 0,7 inç
• Agirlik: 15g
