HC06 Bluetooth

HC06 Bluetooth

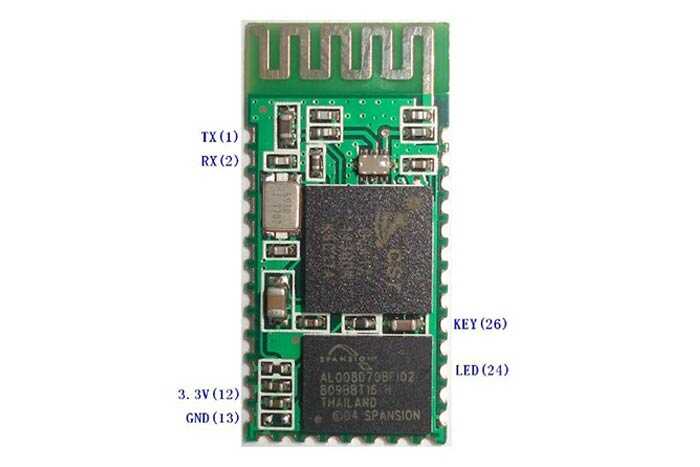

HC06 Bluetooth, HC06 arduino bluetooth modül, üzerinde CSR firmasına ait BC417 bluetooth çipi bulunan ve Bluetooth 2.0+EDR destekleyen bir arduino iletişim kartıdır. HC06 arduino bluetooth modül iki farklı model olarak üretilmiştir. İlk model olan bu modelde çip ve çeşitli devre elemanları bir kart üzerinde dizilmiş olarak bulunmaktadır. Ayrıca kart üzerinde gerekli anten dizaynı optimize edilmiş olarak gelmektedir. Bu tip kartlar PCB tasarımlarında lehimleme kolaylığı açısından daha kullanışlıdır.  İkinci ve daha çok tercih edilen modelde ise ilk modelin gerekli pinleri ve haberleşme lojik seviyesi ayarlanmış şeklinde bulunmaktadır. Bu modelin üzerinde ikinci bir kart bulunup gerekli pinlerin dışarı alınması sayesinde herhangi bir lehimleme yapılmadan kullanıma uygundur. Böyle bir tasarım hobi ve robotik uygulamalarda kullanım kolaylığı açısından idealdir. Modülün haberleşme bağlantısı serial(UART) olduğundan hızlı ve kolay bir kullanımı vardır. Ayrıca bu pinler yardımıyla AT komutlarını kullanarak modülün baud rate değeri, isim, şifre gibi çeşitli özellikleri değiştirilebilmektedir. HC06 modülü varsayılan olarak Slave modda çalışmaktadır. HC05 modülü ise hem Master hem de Slave olarak kullanılabilmektedir.

HC06 Bluetooth Teknik Özellikleri
