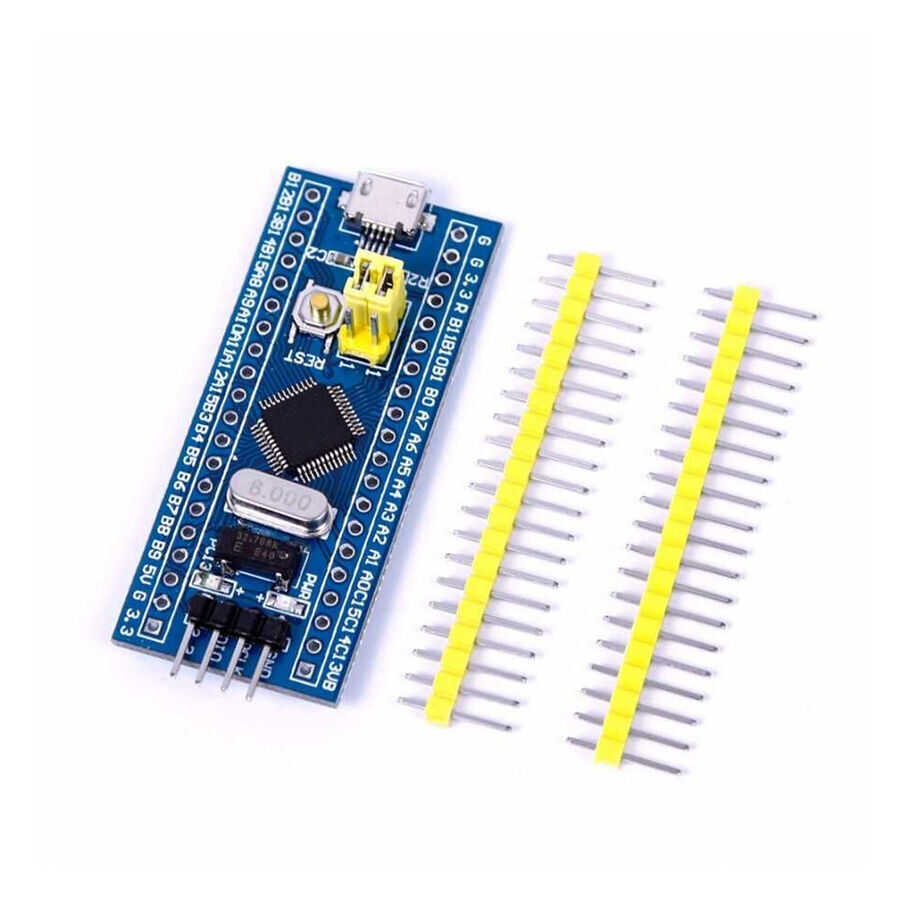

CH32f103 Arduino Mini Gelistirme Karti
DAHİL
Mini Gelistirme Karti
Mini Gelistirme Karti, Arduino Nano baz alinarak üretilen bir gelistirme kartidir.
SWD simulasyon debug indirme arayüzü ile basitçe debug yapabilirsiniz. Micro USB arayüzü sayesinde kart ile haberlesme saglayabilirsiniz. RTC kristali Epson marka kolay ve stabildir. Hedaer pinler fabrika çikisi lehimlenmemis olarak ürünle birlikte verilir. Deryeliyici olarak Keil ve IAR kullanilabilir. J-Link veya USART1 prosedürü kullanilabilir.
Özellikleri:
En temel MCU devresi, 8M ve 32768 kristal devresi, USB güç devresi dayali kurulu.
Çekirdek kart, tüm G / Ç baglanti noktalarina giden iki satira bölünmüstür.
SWD simülasyonu hata ayiklama indir arayüzü ile, basit ve kullanisli, hata ayiklama hizi.
Mirco USB arayüzü kullanarak, siradan Andrews cep telefonu sarj arayüzü ile uyumlu USB iletisim ve güç kaynagi, USB arayüzü olabilir.
RTC kristal Epson marka, baslamak kolay, daha kararli.
ST Mini Gelistirme Karti Teknik Özellikleri
Üretici Firma | China |
Ürün Kategorisi | ST Gelistirme Kartlari |
Paket tipi | LQFP |
Pin sayisi | 48 |
Islemci | Cortex-M3 |
Çalisma Frekansi | 72MHz |
Depolama Kaynaklari | 64K Byte Flash, 20KByte SRAM |
Arayüz Kaynaklari | 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports |
Analog-digital çevirim | 2x ADC (12-bit / 16-kanal) |
Timers | 3 genel timer ve 1 advanced timer |
Debug Download | Support JTAG / SWD debug interface to download, support for IAP |
RT9193 | 3.3V regulator chip, 300mA maksimum çikis voltaji |
