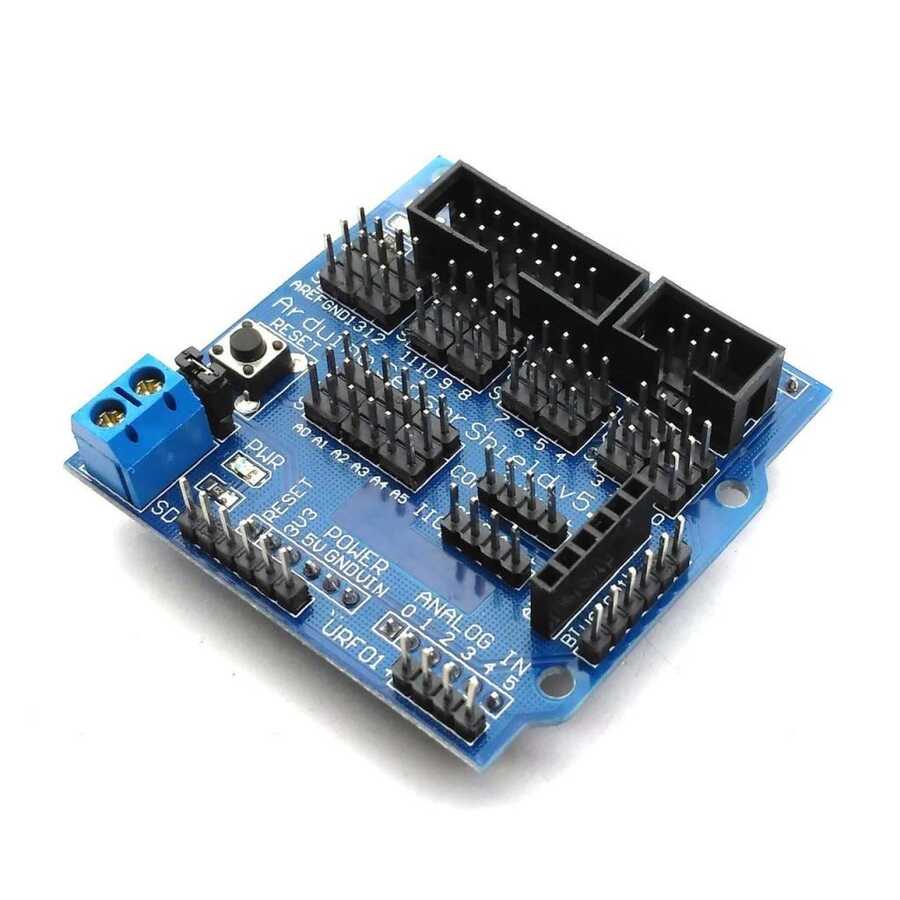

Arduino Uno Sensör ve Genişletme Shield v5.0

Arduino Uno Sensör ve Genişletme Shield v5.0

Arduino Uno Sensör ve Genişletme Shield v5.0, Arduino kartları ile beraber kullanabileceğiniz, kart üzerine birçok giriş çıkış birimini takabilmeniz için tasarlanmış oldukça kullanışlı bir üründür. Kart üzerinde Arduino'nun tüm giriş çıkış pinleri DATA, VCC ve GND sırası ile 3-pin haline getirilerek kart üzerine dağıtılmıştır. Bu sayede her türlü sensör, servo, röle vs. karta rahatça takılarak kullanılabilir. Bunun yanında UART, I2C portları rahat kullanım için kart üzerinde ayrı bölüme alınmıştır. Bluetooth, sd kart, ultrasonik sensör ve RF bağlantısı için gerekli olan pinlerde kart üzerinde ayrı bölümlere alınmıştır. Kart üzerinde reset butonu ve 5V giriş için klemenste bulunmaktadır. Ayrıca kart üzerinde seri ve paralel LCD'ler için çıkış bulunmaktadır. LCD bağlantısı IDC kablo veya jumper kablo ile aktarılarak yapılabilir. IO Genişletme Shield'i Arduino uno ile tam uyumludur. Leonardo ve mega modelleri ile de kullanılabilir. Ancak bu modellerdeki I2C ve SPI portu farklı pinler üzerinde olduğu için sadece bu portlar kullanılamaz. Header ve konnektörlerin tümü lehimli olarak gönderilmektedir.

Arduino Uno Sensör ve Genişletme Shield v5.0 Teknik Özellikleri
