Arduino Nano Sensör Shield

Arduino Nano Sensör Shield

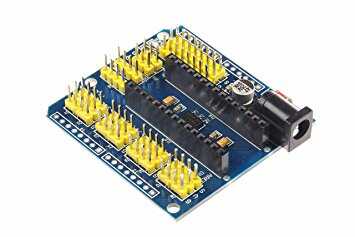

Arduino Nano Sensör Shield, Arduino Nano için tasarlanmış bu shield ile Arduino Nano'nun pinlerini 3’lü pin formunda (GND-5V-Sinyal) kolayca bağlantı yapılabilecek şekilde sunmuştur. Ayrıca kart tasarımı standart arduino shield yapısına göre tasarlanmıştır. Bu sayede kart üstündeki boş bırakılmış olan yerlere header lehimleyerek diğer Arduino Uno, Leonardo gibi kartlarla da kullanabilirsiniz.

Piyasada kullanılan tek bir sinyal pini olan çoğu sensör 3’lü pin formasyonunu kullanmaktadır. Ayrıca servo motor gibi benzeri şeylerde de yine aynı 3’lü pin formasyonu görülmektedir. Bu sayede shield üzerine direk olarak kabloyu takarak hızlı bir prototipleme aşaması gerçekleşmektedir.

Ayrıca UART (Rx,Tx,5V,GND) ve I2C (SCL,SDA,5V,GND) pinleride 4 lü pin grubu şeklinde kart üzerinde bulunmaktadır. Böylece bu pinleri kullanmak için karmaşık kablolama yapmaya ihtiyaç duymadan direk olarak kullanabilirsiniz.

Arduino üzerinde reset butonu çoğu zaman kullanılan bir özellik olduğu için ulaşımı kolay olması için kart üzerine reset butonu konulmuştur. Ayrıca harici güç için adaptör bağlantısını kolay yapmak açısından 2.1mm merkez profil DC adaptör girişi de kart üzerinde bulunmaktadır.

Nano Shield'in bir diğer özelliği de sadece Nano ile değil Uno, Mega ve Leonardo ile kullanılabilmesidir. Kartın etrafındaki pinler standart pin yapısındadır ve Stackable Headerlar lehimlenerek kart diğer Arduino'ların üzerine takılabilir ve kartın avantajlarından yararlanılabilir.

Arduino Nano Sensör Shield Teknik Özellikleri
