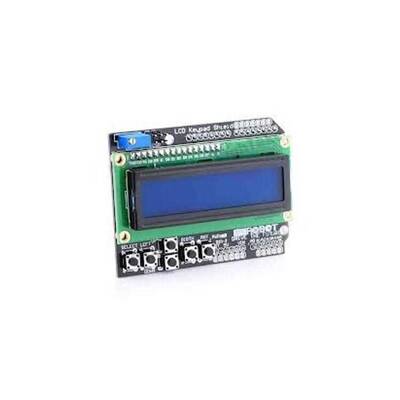

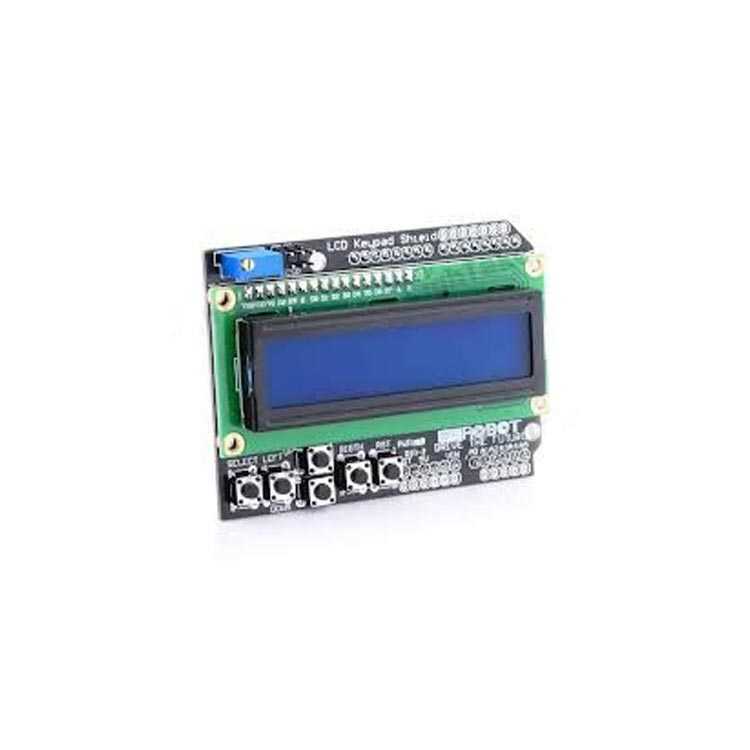

Arduino Lcd Shield, Arduino LCD Keypad Shield 16x2, basit menü tasarımlarına olanak sağlayan veya arduino'lu bir elektronik sistemde kontrol paneli olarak kullanılabilen bir üründür. Basit olarak üzerinde 16x2 karakter LCD ve 6 adet tuş bulunan bir modüldür. Keypad Shield'de butonlar kullanım pratikliği nedeni ile dijital pinler yerine tek bir analog pine bağlanmıştır. Shield üzerindeki butonların arasında gerilim bölücü dirençler bulunur. Bu sayede hangi tuşa basılırsa ona göre bir gerilim çıktısı verilir. Bu çıktı analog pin tarafından okunarak hangi tuşa basıldığı anlaşılmış olur. Arduino ile LCD ekran kullanırken jumper kullanılması pin sayısının çok olmasından dolayı karmaşıklığa sebep olabilmektedir. Bu shield sayesinde LCD ekran bağlantıları ile uğraşmadan, hata dersi olmadan hızlıca kodlamaya geçebilirsiniz. LCD ve butonlar tarafından kullanılmayan pinler, sisteme eklemek istediğiniz diğer modülleri bağlayabilmeniz için kart üzerine konulmuştur. Analog pinler kolay bir şekilde sensör bağlantısı yapılabilmesi açısından 3’lü formasyon (5V-GND-Sinyal) şeklinde kart üzerine eklenmiştir.

Arduino Lcd Shield Teknik Özellikleri
