USB, DVI ve HDMI konnektörler; bilgisayar, tüketici elektroniği ve görüntü sistemlerinde veri ve görüntü aktarımı için kullanılan standart arayüzlerdir. Her bir konnektör tipi, belirli bir bant genişliği, güç aktarımı ve mekanik dayanım profili sunar. Doğru konnektör seçimi, sistem performansı ve uzun ömürlü kullanım açısından belirleyicidir.

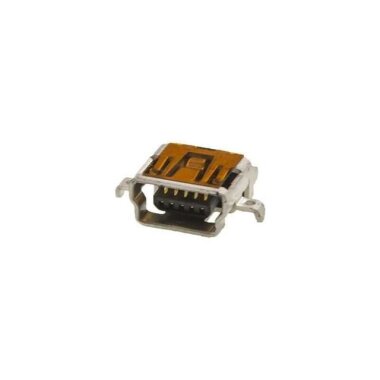

Bu kategori altında yer alan ürünler; cihaz üreticileri, sistem entegratörleri ve prototipleme süreçleri için kapsamlı bir ürün yelpazesi sağlar. USB Type-A, Type-B, Type-C, Mini ve Micro varyantları; DVI-D, DVI-I ve HDMI standardı konnektörlerle birlikte geniş uyumluluk sunar.

USB Konnektör Ailesi

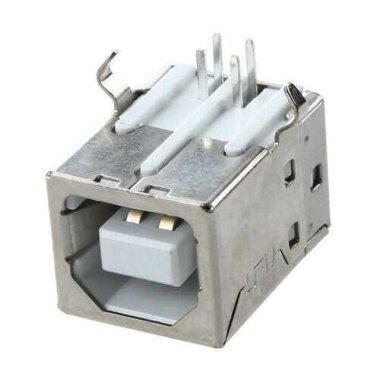

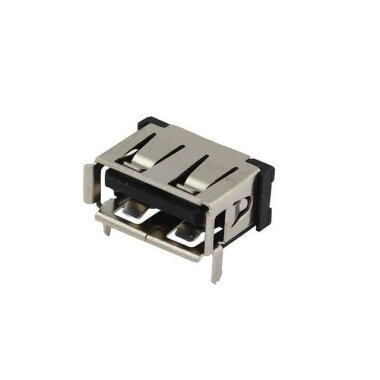

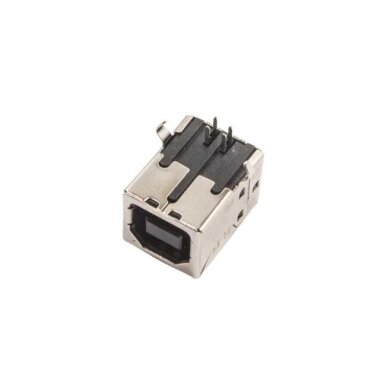

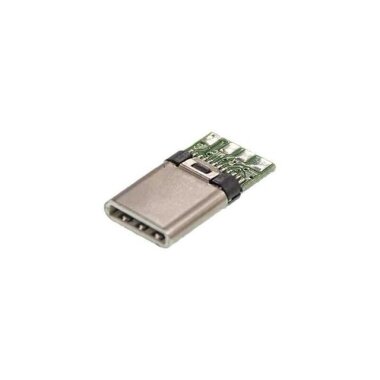

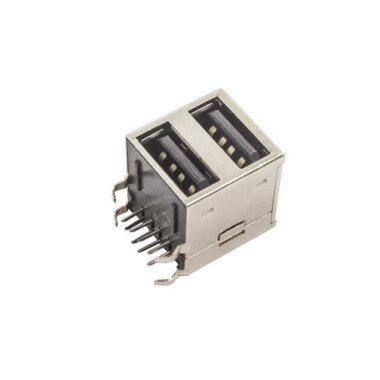

USB Type-A, en yaygın kullanılan konnektör tipi olarak bilgisayar ve çevre birimlerinde standart haline gelmiştir. Type-B versiyonları yazıcı ve büyük çevre birimleri için tercih edilir. Type-C ise simetrik yapısı sayesinde her iki yönde takılabilme avantajı sunar.

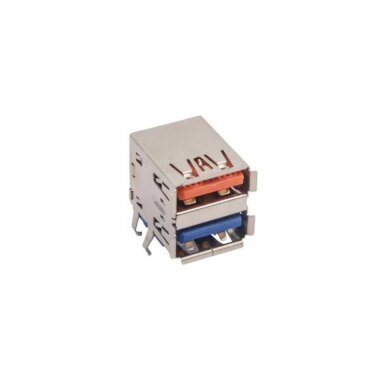

USB 2.0, 3.0, 3.1 ve 3.2 versiyonları; sırasıyla 480 Mbps, 5 Gbps, 10 Gbps ve 20 Gbps bant genişliği sağlar. Type-C konnektör ayrıca 100 W'a kadar güç aktarımı (USB PD) ve DisplayPort Alt Mode ile video sinyali iletimi de destekler.

DVI Konnektörleri

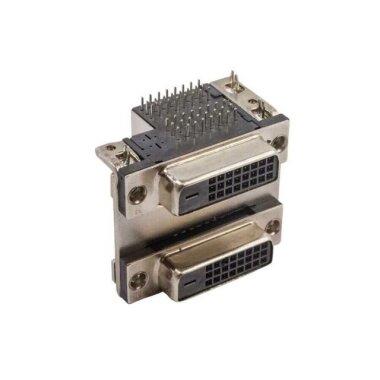

DVI-D, sadece dijital sinyal taşırken DVI-I hem analog hem de dijital sinyal iletebilir. Single link 1920x1200 çözünürlüğe, dual link versiyonları ise 2560x1600 çözünürlüğe kadar görüntü desteği sağlar.

HDMI gibi yeni nesil arayüzlerin yaygınlaşmasına rağmen DVI, profesyonel grafik ve endüstriyel görüntü uygulamalarında kullanılmaya devam etmektedir. Güçlü mekanik yapısı ve güvenilir bağlantı sağlaması tercih nedenleri arasındadır.

HDMI Standardı ve Versiyonları

HDMI, hem dijital video hem de çok kanallı ses sinyalini tek bir kablo üzerinden aktaran modern bir standarttır. HDMI 1.4, 2.0, 2.1 versiyonları sırasıyla 4K 30 Hz, 4K 60 Hz ve 8K 60 Hz çözünürlükleri destekler.

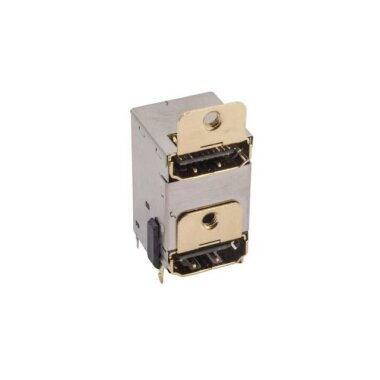

HDMI Type-A standart boyut, Type-C mini ve Type-D micro olarak farklı form faktörlerinde bulunur. Panel arkası montajı için özel versiyonlar mevcuttur; tüketici elektroniği üretiminde yaygın olarak kullanılır.

Seçim Kriterleri ve Kablaj İhtiyaçları

Konnektör seçiminde hedeflenen bant genişliği, kablo uzunluğu, montaj tipi ve kalite sınıfı değerlendirilmelidir. Yüksek çözünürlüklü görüntü aktarımı için sertifikalı konnektör ve kablolar tercih edilmelidir.

Panel montajlı, PCB montajlı ve kablo üzerinde kıvrılmış versiyonlar farklı tasarım senaryolarına uyum sağlar. Ayrıca ekranlama kalitesi, EMI performansını doğrudan etkilediği için yüksek hızlı uygulamalarda kritik öneme sahiptir.

Ek

Kablo kalitesi ve uzunluğu yüksek hızlı veri aktarımında belirleyici faktörlerdir.

Ekranlama ve EMI

USB 3.x ve HDMI 2.x gibi yüksek hızlı standartlar etkili EMI ekranlaması gerektirir. Ferrit boncuklu kablolar ve tam metal muhafazalı konnektörler elektromanyetik gürültüyü minimize ederek stabil bağlantı sağlar.

Sıkça Sorulan Sorular

USB Type-C'nin avantajı nedir?

Simetrik yapısı, yüksek güç aktarımı (100 W'a kadar), yüksek bant genişliği ve DisplayPort desteği gibi çok yönlü özellikler sunar.

DVI ve HDMI farkı nedir?

DVI sadece video taşırken HDMI aynı zamanda ses sinyalini de iletir. HDMI daha kompakt ve tüketici ürünlerinde yaygındır.

HDMI 2.1 hangi çözünürlükleri destekler?

8K 60 Hz ve 4K 120 Hz gibi yüksek çözünürlükleri destekler. Yeni nesil oyun konsolları ve yüksek uçlu ekranlar için geliştirilmiştir.

Micro USB yerine Type-C neden tercih ediliyor?

Type-C daha dayanıklı bir kilit yapısı, iki yönlü takılma avantajı ve yüksek güç/veri performansı sunar.

USB konnektörü PCB'ye nasıl monte edilir?

SMD ve THT (through-hole) montaj varyantları mevcuttur. Seçim kartın üretim sürecine ve mekanik dayanım ihtiyacına göre belirlenir.
