RF ara bağlantı konnektörleri, yüksek frekanslı sinyallerin düşük kayıp ve minimum yansıma ile iletilmesini sağlayan özel bağlantı elemanlarıdır. Telekomünikasyon, radar sistemleri, test ve ölçüm cihazları, anten kablolamaları ve uydu haberleşme sistemlerinde kritik rol üstlenir. Empedans uyumu ve sinyal bütünlüğü, uygun konnektör seçiminin temel gerekliliğidir.

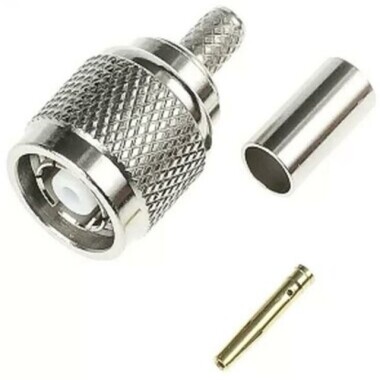

Bu kategori altında yer alan ürünler; SMA, SMB, BNC, N-Type, TNC, F-Type, MCX ve MMCX gibi çok geniş bir konnektör ailesini kapsar. Her bir tipin belirli bir frekans aralığı, güç dayanımı ve mekanik özellikleri bulunur. Doğru seçim, RF sistemlerinin performansı açısından belirleyicidir.

Yaygın RF Konnektör Tipleri

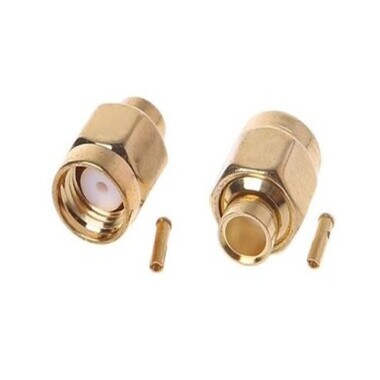

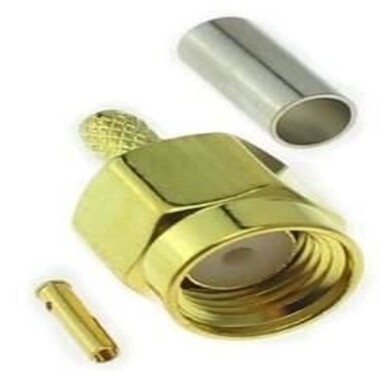

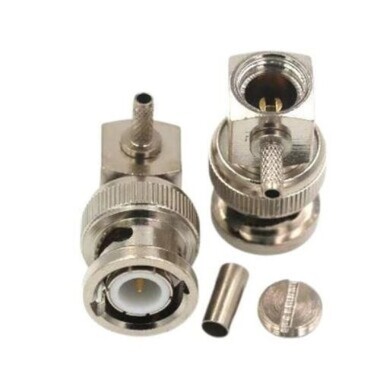

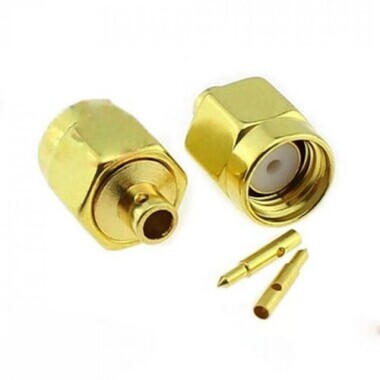

SMA konnektör, 18 GHz'e kadar tipik çalışma frekansı ile laboratuvar ve mikrodalga test ekipmanlarında standart haline gelmiştir. Vidalı kilit sistemi sayesinde titreşimli ortamlarda bile kararlı bağlantı sağlar. BNC konnektörler ise bayonet kilidi ile hızlı tak-çıkar imkanı sunar ve ölçüm cihazlarında yaygındır.

N-Type konnektörler, 11 GHz'e kadar yüksek güç taşıma kapasitesi ile anten ve transmitter uygulamalarında tercih edilir. F-Type uydu yayın sistemlerinde, MCX/MMCX ise minyatür cihazlarda kullanılan kompakt çözümlerdir.

Empedans Uyumu ve Sinyal Kalitesi

RF uygulamalarında çoğunlukla 50 Ω empedans standarttır; kablo TV ve bazı video uygulamaları 75 Ω kullanır. Konnektör ile kablo empedansının birebir uyumlu olması, geri yansımayı minimize ederek sinyal bütünlüğünü korur.

VSWR (Voltage Standing Wave Ratio) değeri, konnektör kalitesinin en önemli göstergelerinden biridir. Düşük VSWR değerleri (örneğin 1.1'in altında) hassas ölçüm ve yüksek güç uygulamalarında tercih edilir. Bu parametre, sinyal aktarımının ne kadar verimli olduğunu doğrudan yansıtır.

Adaptör ve Bağlantı Çözümleri

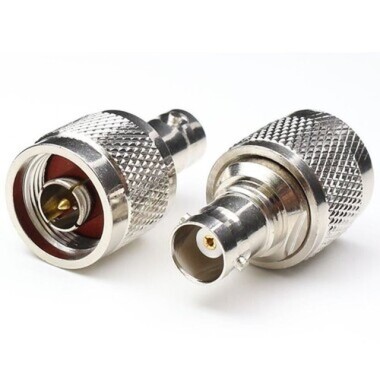

SMA-BNC, N-SMA, F-BNC gibi farklı tipler arasında dönüşüm sağlayan adaptörler, farklı ekipmanları birleştirmek için geniş bir seçenek sunar. Dişi-dişi, erkek-erkek ve açılı (90°) adaptörler pratik saha kullanımı için önemlidir.

Ayırıcı ve birleştirici tipler ise sinyali çoklayarak birden fazla alıcıya aynı anda aktarır. Pasif ve aktif dağıtıcılar, uygulama gereksinimine göre seçim yapılır.

Kurulum ve Montaj Kriterleri

RF konnektörlerin koaksiyel kabloya doğru sonlandırılması, frekans performansı için kritik önem taşır. Özel kriko aletleri ve lehim işlemi, kablonun iç iletkeni ile konnektör pininin düşük dirençli bağlantısını sağlar.

Sıkma torku da RF konnektörlerde önemli bir parametredir. Aşırı sıkılan konnektörler kablo izolasyonunu bozabilirken, yetersiz sıkma bağlantı gevşekliğine yol açar. Üretici spesifikasyonlarına göre tork değerleri uygulanmalıdır.

Bakım ve Uzun Ömür

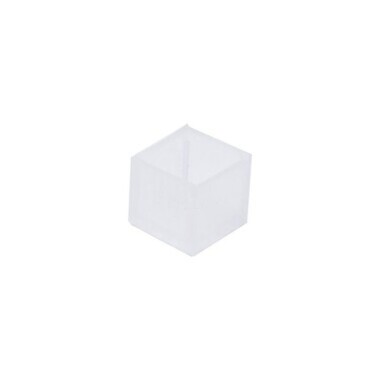

RF konnektörler temiz ve kuru ortamda muhafaza edilmelidir. Kullanılmadığı dönemlerde koruyucu kapak takılması, pin yüzeyinin oksitlenmesini ve toz birikimini önler. Periyodik VSWR ölçümleri bağlantı kalitesinin korunduğunu doğrular.

Sıkça Sorulan Sorular

SMA ve BNC konnektör arasındaki fark nedir?

SMA vidalı kilit ve daha yüksek frekans performansı sunarken, BNC bayonet kilidi ile hızlı tak-çıkar imkanı sağlar. Laboratuvar ölçüm uygulamalarında BNC, mikrodalga uygulamalarında SMA tercih edilir.

50 ohm ve 75 ohm konnektör birbirine takılabilir mi?

Mekanik olarak bazı versiyonlar birbirine takılabilir fakat empedans uyumsuzluğu yüksek sinyal yansımasına neden olur. Uygulamanın empedans standardına sadık kalınmalıdır.

RF konnektörde altın kaplama ne sağlar?

Düşük temas direnci, yüksek oksidasyon direnci ve uzun vadeli kararlı performans sağlar. Özellikle test ve ölçüm uygulamalarında tercih edilir.

VSWR değeri ne anlama gelir?

Gelen ve yansıyan sinyalin oranıdır. 1.0 mükemmel uyumu gösterir; 1.5 ve üzeri değerler sinyal kayıplarının ölçülebilir seviyede olduğunu işaret eder.

RF konnektör dayanım süresi nedir?

Mekanik bağlantı çevrim dayanımı konnektör tipine göre 500 ile 5000 arasında değişir. Laboratuvar tipi konnektörler genellikle daha yüksek çevrim ömrüne sahiptir.
