D-Sub ve D-Shaped Konnektörler

D-Sub konnektörler, onlarca yıldır endüstri standardı haline gelmiş, sağlam mekanik yapıya sahip bağlantı elemanlarıdır. D harfine benzeyen asimetrik gövde tasarımı yanlış takılmayı engelleyerek güvenli bir arayüz sağlar. DB9, DB15, DB25 ve DB37 gibi farklı pin sayılarıyla çeşitli sinyal ve güç uygulamalarında kullanılır.

Bu konnektör ailesi; endüstriyel ekipmanlardan test cihazlarına, eski bilgisayar arayüzlerinden PLC sistemlerine kadar geniş bir uygulama yelpazesine hitap eder. Doğru pin sayısı ve montaj tipi seçimi, sistem güvenilirliği açısından belirleyicidir.

Standart D-Sub Tipleri

DB9 konnektörler RS232 seri haberleşmede, DB15 yüksek yoğunluklu modelleri eski VGA uygulamalarında, DB25 ise paralel port ve eski endüstriyel bağlantılarda yaygındır. DB37 ve DB50 gibi daha yüksek pin sayılı versiyonlar özel amaçlı sistemlerde tercih edilir.

Erkek ve dişi varyantlar, panel montajı, PCB montajı ve kablo üzerinde lehimleme şeklinde sunulur. IDC tipi modeller flat kabloya hızlı bağlantı imkanı sağlar.

D-Shaped Özel Varyantlar

Combo-D konnektörler, tek bir gövdede hem sinyal hem de güç veya koaksiyel kontaklar sunar. Mixed layout tasarımları, sistem bağlantı sayısını azaltır ve montaj alanından tasarruf sağlar.

Micro-D ve Nano-D versiyonları, havacılık ve askeri uygulamalarda tercih edilen kompakt tasarımlardır. Yüksek yoğunluklu pin dizilimi, sınırlı hacimli ekipmanlarda bile çok sinyalli bağlantı sağlar.

Montaj Tipleri ve Kilitleme Sistemleri

Vidalı flanş montajı, panel arkasına sabit kurulumlar için standart yöntemdir. Vida ve tırnaklı kilit aparatları bağlantının titreşim altında gevşemesini önler.

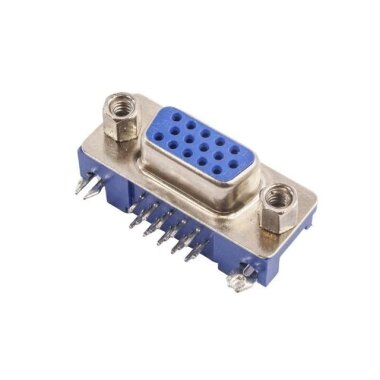

Açılı (90°) ve düz PCB tipleri, kart üzerinde farklı yön gereksinimlerine uyum sağlar. Kapaklı metal ve plastik muhafazalar, lehimlenmiş kabloları mekanik ve elektromanyetik etkilerden korur.

Kablo Muhafazası ve Sonlandırma

D-Sub konnektörlerde kablo sonlandırması genellikle lehim, kriko veya IDC yöntemleriyle yapılır. Metal muhafaza (backshell) kullanımı hem mekanik koruma sağlar hem de EMI/RFI ekranlamayı destekler. Vida aparatları ve kablo kelepçeleri, konnektörün uzun ömürlü çalışmasını sağlar.

Lehimleme sırasında pin hizasının bozulmaması ve soğuk lehim oluşmaması, sinyal bütünlüğü için kritik önem taşır. Endüstriyel uygulamalarda kablo gerilim korumanın (strain relief) doğru uygulanması, konnektör arızalarının büyük bölümünü engeller.

Modern Uygulamalar ve Yaşayan Standart

D-Sub ailesi, dijital arayüzlerin yaygınlaşmasına rağmen endüstriyel kullanımda yerini korumaktadır. Sağlam yapısı, öngörülebilir performansı ve geniş ürün çeşitliliği sayesinde CNC, PLC ve ölçüm cihazlarında hala tercih edilir.

Modern test ekipmanlarında combo-D ve mikro versiyonların kullanımı, klasik D-Sub tasarımının özüne sadık kalınarak yüksek yoğunluklu bağlantı ihtiyacını karşılar.

Uzun Vadeli Güvenilirlik

D-Sub konnektörler, sağlam gövde yapısı ve kilitli bağlantı mekanizması sayesinde yıllarca servis hatası olmadan çalışabilir. Bu nedenle eski sistemlerin yenilenmesinde de aynı ailede kalınması çoğu zaman tercih edilir.

Sıkça Sorulan Sorular

DB9 nerelerde kullanılır?

DB9 konnektörler klasik RS232 seri haberleşmede, PLC'lerde ve endüstriyel ölçüm cihazlarında yaygın olarak kullanılır.

High density D-Sub nedir?

Aynı gövde ölçüsünde daha yüksek pin sayısı sunan versiyondur. DB15 HD örneğinde olduğu gibi 15 pin, standart DB15'e göre daha sıkışık bir dizilimde bulunur.

D-Sub kilit vidası şart mı?

Titreşim ve hareketin bulunduğu uygulamalarda vidalı kilit şiddetle tavsiye edilir. Statik laboratuvar kullanımlarında vida opsiyonel kalabilir.

IDC tipi D-Sub ne avantaj sağlar?

Flat kabloya lehimsiz hızlı montaj imkanı sunar ve seri üretimde iş gücünden tasarruf sağlar.

D-Sub konnektörlerin kaç akım kapasitesi vardır?

Pin başına akım, modele göre 3 A ile 7 A arasında değişir. Güç kontaklı combo versiyonlarda bu değer daha yüksek olabilir.
